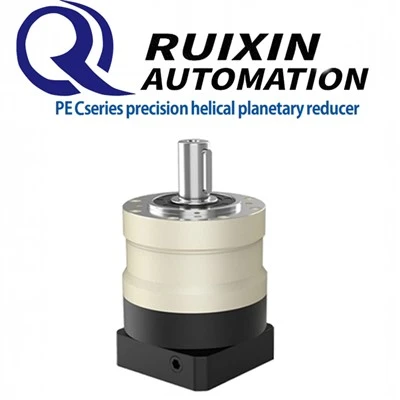

ציוד פלנטרי סליל
לגיר הפלנטרי ההללי יש את המאפיינים העיקריים הבאים: רעש נמוך מתחת ל-55db, מהירות כניסה גבוהה עד 5000RPM, מומנט גבוה מתיבה פלנטרית קונבנציונלית, נגיעה נמוכה עם שלב אחד בתוך 1 דקות קשת ושני שלבים עם 3 דקות קשת, יעילות גבוהה עם שלב אחד עולה על 97% ו-2% יציבות. חומר סגסוגת פלדה בעל חוזק- גבוה --- לא רק התקשות על משטח גלגל השיניים, אלא התקשת הציוד כולו כדי להבטיח את משך חיי הגלגל ולשמור על דיוק גבוה.
המפחית מאמץ עיצוב גלגל שיניים סלילי, ויחס ההתערבות של פרופיל השן שלו הוא יותר מפי שניים מזה של שן ישרה רגילה. יש לו את המאפיינים של ריצה חלקה, רעש נמוך, מומנט תפוקה גבוה ותגובה נמוכה.
ההילוכים הפלנטריים הסליליים הם סוג של מפחית עם צדדיות רחבה. הגלגלת הפנימית מאמץ כיבוי וטיפוס של פחמן מסגסוגת פלדה נמוכה בתהליך השחזה או ניטריצה. לתיבת ההילוכים הפלנטרית יש את המאפיינים של גודל מבנה קטן, מומנט פלט גדול, יחס מהירות גבוה, יעילות גבוהה, ביצועים בטוחים ואמינים, וכו 'ניתן לחלק את תיבת ההילוכים ההלנית לגלגל ההילוכים.
תכונות הליבה של ציוד פלנטרי סליל:
1. העברת ציוד סליל, טיפול בפחמימות וריבוי, טיפול בשינוי פרופיל שן. להבטיח רעש נמוך ופעולה יציבה. כושר הנשיאה גבוה ב-20% מזו של שיניים ישרות.
2. פיר הפלט האינטגרלי נתמך על ידי מיסבים בשני הקצוות של הציוד הפלנטרי כדי להשיג דיוק גבוה וחוזק גבוה.
3. מרווח ההחזרה קטן, והשלב היחיד המדויק יכול להגיע תוך 3 דקות קשת.
פרמטר מוצר(מִפרָט)
להלן הפרמטרים הטכניים של כמה דגמים של ציוד פלנטרי סליל. אם אתה צריך מידע מפורט על דגמים זה או אחרים, אנא צור קשר עם צוות המכירות שלנו.
קו חם:+86 18944738967 דוא"ל:ruixinzidonghua@gmail.com מזהה קו:@מיס יואן
|
מידע על ביצועי תיבת הילוכים |
||||||
|
מפרטים |
יְחִידָה |
שָׁלָב |
יַחַס |
PET060 |
PET090 |
PET120 |
|
אִינֶרצִיָה |
ק"ג |
1 |
3 |
0.16 |
0.61 |
3.25 |
|
4 |
0.14 |
0.48 |
2.74 |
|||
|
5 |
0.13 |
0.47 |
2.71 |
|||
|
7 |
0.13 |
0.45 |
2.62 |
|||
|
10 |
0.13 |
0.44 |
2.57 |
|||
|
2 |
12 |
0.03 |
0.13 |
0.47 |
||
|
15 |
0.03 |
0.13 |
0.47 |
|||
|
20 |
0.03 |
0.13 |
0.47 |
|||
|
25 |
0.03 |
0.13 |
0.47 |
|||
|
30 |
0.03 |
0.13 |
0.47 |
|||
|
35 |
0.03 |
0.13 |
0.47 |
|||
|
40 |
0.03 |
0.13 |
0.47 |
|||
|
50 |
0.03 |
0.13 |
0.47 |
|||
|
70 |
0.03 |
0.13 |
0.47 |
|||
|
100 |
0.03 |
0.13 |
0.47 |
|||
|
מידע על ביצועי תיבת הילוכים |
||||||
|
מפרטים |
יְחִידָה |
שָׁלָב |
יַחַס |
PEH060 |
PEH090 |
PEH115 |
|
מומנט פלט נומינלי |
N.m |
1 |
3 |
55 |
130 |
208 |
|
4 |
50 |
140 |
290 |
|||
|
5 |
60 |
160 |
330 |
|||
|
6 |
55 |
150 |
310 |
|||
|
7 |
50 |
140 |
300 |
|||
|
8 |
45 |
120 |
260 |
|||
|
10 |
40 |
100 |
230 |
|||
|
2 |
12 |
55 |
130 |
208 |
||
|
15 |
55 |
130 |
208 |
|||
|
20 |
50 |
140 |
290 |
|||
|
25 |
60 |
160 |
330 |
|||
|
30 |
55 |
130 |
208 |
|||
|
35 |
60 |
160 |
330 |
|||
|
40 |
50 |
140 |
290 |
|||
|
50 |
60 |
160 |
330 |
|||
|
60 |
55 |
150 |
310 |
|||
|
70 |
50 |
140 |
300 |
|||
|
80 |
45 |
120 |
260 |
|||
|
100 |
40 |
100 |
230 |
|||
|
מומנט עצירת חירום |
N.m |
1/2 |
3-100 |
פי 3.0 של מומנט פלט נומינלי |
||
|
מהירות קלט נומינלית |
סל"ד |
1/2 |
3-100 |
5000 |
4000 |
4000 |
|
מהירות קלט מקסימלית |
סל"ד |
1/2 |
3-100 |
10000 |
8000 |
8000 |
|
תְגוּבָה חֲרִיפָה |
arcmin |
1 |
3-10 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
|
2 |
12-100 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
||
|
קשיחות פיתול |
Nm/arcmin |
1/2 |
3-100 |
7 |
14 |
25 |
|
עומס רדיאלי מרבי F2rb² |
N |
1/2 |
3-100 |
1530 |
3250 |
6700 |
|
עומס צירי מרבי F281b² |
N |
1/2 |
3-100 |
630 |
1300 |
3000 |
|
עומס צירי מרבי F282b² |
N |
1/2 |
3-100 |
765 |
1625 |
3350 |
|
טמפ' הפעלה |
תוֹאַר |
1/2 |
3-100 |
-10 מעלות -+90 מעלות |
||
|
חיי שירות |
שעה |
1/2 |
3-100 |
20000(10000/פעולה רציפה) |
||
|
יְעִילוּת |
% |
1 |
3-10 |
גדול או שווה ל-97% |
||
|
2 |
12-100 |
גדול או שווה ל-94% |
||||
|
מִשׁקָל |
ק"ג |
1 |
3-10 |
1.3 |
3.7 |
7.8 |
|
2 |
12-100 |
1.9 |
4.1 |
9 |
||
|
מיקום הרכבה |
- |
1/2 |
3-100 |
כל כיוון |
||
|
רמת רעש |
dB |
1/2 |
3-100 |
פחות או שווה ל-58 |
פחות או שווה ל-60 |
פחות או שווה ל-63 |
|
מחלקת הגנה |
- |
1/2 |
3-100 |
IP65 |
||
|
סִיכָה |
- |
1/2 |
3-100 |
חומר סיכה סינטטי |
||
תכונת מוצר ויישום
מתאים למנועי סרוו ומנועי דריכה המיוצרים על ידי יצרנים גדולים, כגון Delta, Panasonic, An Chuan, Xinjie, Fuji, Mitsubishi, Siemens, Schneider Omron, fAnnuo, המותגים המקומיים של קובי וכו'.
1. תעופה וחלל, תעשייה צבאית.
2. בריאות, תעשיית טכנולוגיית מידע אלקטרונית.
3. רובוטים תעשייתיים, אוטומציה של ייצור, תעשיית ייצור מכונות CNC.
4. ייצור רכב, טקסטיל, הדפסה, מזון, מתכות.
5. הנדסת הגנת הסביבה, אחסנה ולוגיסטיקה ותעשיות אחרות.
פרטי ייצור
להלן פרטי המראה של תיבת הילוכים הפחתת סליל מסוג PEH060/PEH090/PEH115.
הסמכת המוצר
תיבת ההילוכים ההקטנה ההלילית משתמשת בפלדה בצפיפות- גבוהה כחומר הגלם, מה שהופך אותה למתאימה ליישומים תעשייתיים-כבדים.
המפעל שלנו מתמקד בייצור-מוצרים תעשייתיים באיכות גבוהה עם דיוק וקשיחות גבוהים, ויש לו שנים רבות של ניסיון מקצועי מעולה בייצור איכותי ובטיחותי. המוצרים שלנו עברו כולם אישור בטיחות.
משלוח, משלוח והגשה
הצוות שלנו שולט בקפדנות על השירות ואיכות המוצרים, כשהמטרה החשובה ביותר היא לספק ללקוחות שקט נפשי בעת השימוש בהם. אנו מחויבים לספק מקום עבודה בטוח יותר לכל משתמש. אנו שואפים להישרדות באמצעות איכות, פיתוח באמצעות יושרה ויעילות באמצעות שירות.
אם אתה צריך מידע מפורט על דגמים זה או אחרים, אנא צור איתנו קשר!
קו חם:+86 18944738967 דוא"ל:ruixinzidonghua@gmail.com מזהה קו:@מיס יואן
שאלות נפוצות
ש: איך אני יכול להתאים אישית מוצר?
ת: אתה יכול לפנות אלינו ולספק את הדרישות שלך יחד עם כל ציור. הצוות שלנו ימליץ לכם על המוצר המתאים ביותר עבורכם או יתאים אותו בהתאם למפרטים שלכם.
ש: כיצד לבחור מנוע מתאים?
ת: אם יש לך תמונות או שרטוטים של מנוע הילוכים להראות לנו, או שאתה מספר לנו מפרט מפורט כמו מתח, מהירות, מומנט, גודל מנוע, דגם העבודה של המנוע, משך החיים הנדרש ורמת הרעש וכו'. אנא אל תהסס ליידע אותנו, אז נוכל להציע מנוע מתאים לפי בקשתך.
אם יש לך שאלות לגבי המוצרים שלנו, מוזמן לפנות אלינו!
קו חם:+86 18944738967 דוא"ל:ruixinzidonghua@gmail.com מזהה קו:@מיס יואן
