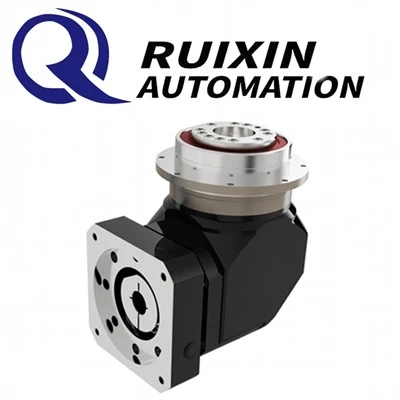

תיבת הילוכים פלנטרית מדויקת
לתיבת ההילוכים הפלנטרית המדויקת יש את המאפיינים העיקריים הבאים: רעש נמוך מתחת ל-55db, מהירות כניסה גבוהה עד 5000RPM, מומנט גבוה מתיבה פלנטרית קונבנציונלית, נגיעה נמוכה עם שלב אחד תוך 1 דקות קשת ושני שלבים עם 3 דקות קשת, יעילות גבוהה עם שלב אחד עולה על 97% ו-H יציבות עולה על 97% ו-H חומר סגסוגת פלדה בעל חוזק- גבוה --- לא רק התקשות על משטח גלגל השיניים, אלא התקשת הציוד כולו כדי להבטיח את משך חיי הגלגל ולשמור על דיוק גבוה.
תיבת ההילוכים הפלנטרית המדויקת שלנו היא השילוב האידיאלי של תיבת הילוכים פלנטרית מדויקת וטכנולוגיית מיסבים יעילה. היא תוכננה במיוחד כדי להשיג ביצועים מקסימליים במהירות גבוהה. הודות לגיר הסליל, היא פועלת בצורה חלקה במיוחד -ושקטה מהממוצע.
תכונות הליבה של תיבת הילוכים פלנטרית מדויקת
1. מאמצת העברת גלגלי שיניים סליליים, בשילוב עם טיפול קרבור וריבוי ושינוי פרופיל השן. עיצוב זה מבטיח -רעש נמוך במיוחד ופעולה חלקה, עם קיבולת נשיאת עומס- גבוהה ב-20% מזו של תיבות הילוכים ישרות-.
2. מצויד בפיר פלט אינטגרלי, הנתמך על ידי מיסבים בשני הקצוות של ערכת ההילוכים הפלנטרית. תצורה מבנית זו משיגה דיוק יוצא דופן וקשיחות מבנית גבוהה.
3. כולל תגובה מינימלית, כאשר הדגם-השלבי מספק דיוק של 3 דקות קשת.
פרמטר מוצר(מִפרָט)
להלן הפרמטרים הטכניים של כמה דגמים של תיבת הילוכים פלנטרית מדויקת. אם אתה צריך מידע מפורט על דגמים זה או אחרים, אנא צור קשר עם צוות המכירות שלנו.
קו חם:+86 18944738967 דוא"ל:ruixinzidonghua@gmail.com מזהה קו:@מיס יואן
|
מידע על ביצועי תיבת הילוכים |
||||||||||
|
מפרטים |
יְחִידָה |
שָׁלָב |
יַחַס |
PGHR042 |
PGHR060 |
PGHR090 |
PGHR115 |
PGHR142 |
PGHR180 |
PGHR220 |
|
אִינֶרצִיָה |
ק"ג |
1 |
3 |
0.06 |
0.23 |
0.98 |
2.36 |
10.10 |
31.00 |
79.63 |
|
4 |
0.06 |
0.18 |
0.68 |
1.68 |
7.30 |
26.00 |
59.30 |
|||
|
5 |
0.06 |
0.17 |
0.66 |
1.55 |
6.58 |
23.80 |
54.86 |
|||
|
6/7/8 |
0.05 |
0.15 |
0.60 |
1.48 |
6.22 |
23.00 |
54.32 |
|||
|
9/10/14/18/20 |
0.06 |
0.14 |
0.58 |
1.45 |
6.15 |
22.90 |
54.00 |
|||
|
2 |
12/15/18/20/15 |
0.05 |
0.18 |
0.68 |
2.40 |
6.52 |
24.27 |
54.37 |
||
|
30/35/40 |
0.05 |
0.15 |
0.68 |
1.68 |
6.52 |
23.82 |
54.37 |
|||
|
45/50/70 |
0.05 |
0.15 |
0.60 |
1.51 |
6.21 |
22.94 |
53.30 |
|||
|
80/90/100 |
0.05 |
0.14 |
0.60 |
1.41 |
6.10 |
22.75 |
52.45 |
|||
|
מידע על ביצועי תיבת הילוכים |
||||||||||
|
מפרטים |
יְחִידָה |
שָׁלָב |
יַחַס |
PGHR042 |
PGHR060 |
PGHR090 |
PGHR115 |
PGHR142 |
PGHR180 |
PGHR220 |
|
מומנט פלט נומינלי |
N.m |
1 |
3 |
19 |
53 |
145 |
290 |
520 |
950 |
1550 |
|
4 |
20 |
55 |
150 |
300 |
550 |
1000 |
1650 |
|||
|
5 |
17 |
54 |
140 |
290 |
530 |
1050 |
1700 |
|||
|
6 |
19 |
53 |
145 |
290 |
520 |
950 |
1550 |
|||
|
7 |
14 |
44 |
125 |
270 |
450 |
960 |
1500 |
|||
|
8 |
20 |
55 |
150 |
300 |
550 |
1000 |
1650 |
|||
|
9 |
11 |
37 |
95 |
220 |
360 |
950 |
1550 |
|||
|
10 |
11 |
37 |
95 |
220 |
360 |
1050 |
1700 |
|||
|
14 |
14 |
44 |
125 |
270 |
450 |
960 |
1500 |
|||
|
18 |
11 |
37 |
95 |
220 |
360 |
800 |
1250 |
|||
|
20 |
11 |
37 |
95 |
220 |
360 |
800 |
1250 |
|||
|
2 |
12 |
19 |
53 |
145 |
290 |
520 |
950 |
1550 |
||
|
15 |
19 |
53 |
145 |
290 |
520 |
950 |
1550 |
|||
|
20 |
20 |
55 |
150 |
300 |
550 |
1000 |
1650 |
|||
|
25 |
17 |
54 |
140 |
290 |
530 |
1050 |
1700 |
|||
|
30 |
19 |
53 |
145 |
290 |
520 |
950 |
1550 |
|||
|
35 |
17 |
54 |
140 |
290 |
530 |
1050 |
1700 |
|||
|
40 |
20 |
55 |
150 |
300 |
550 |
1000 |
1650 |
|||
|
45 |
17 |
54 |
140 |
290 |
530 |
-- |
-- |
|||
|
50 |
17 |
54 |
140 |
290 |
530 |
1050 |
1700 |
|||
|
70 |
17 |
54 |
140 |
290 |
530 |
1050 |
1700 |
|||
|
90 |
17 |
54 |
140 |
290 |
530 |
-- |
-- |
|||
|
100 |
17 |
54 |
140 |
290 |
530 |
1050 |
1700 |
|||
|
מומנט עצירת חירום |
N.m |
1/2 |
3-100 |
פי 3.0 של מומנט פלט נומינלי |
||||||
|
מהירות קלט נומינלית |
סל"ד |
1/2 |
3-100 |
5000 |
3000 |
3000 |
3000 |
3000 |
1500 |
1500 |
|
מהירות קלט מקסימלית |
סל"ד |
1/2 |
3-100 |
10000 |
6000 |
6000 |
6000 |
6000 |
3000 |
3000 |
|
תגובה מדוייקת במיוחד- |
arcmin |
1 |
3-10 |
פחות או שווה ל-5 |
פחות או שווה ל-5 |
פחות או שווה ל-5 |
פחות או שווה ל-5 |
פחות או שווה ל-5 |
פחות או שווה ל-5 |
פחות או שווה ל-5 |
|
2 |
12-100 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
פחות או שווה ל-8 |
||
|
תגובה מדוייקת |
arcmin |
1 |
3-10 |
פחות או שווה ל-7 |
פחות או שווה ל-7 |
פחות או שווה ל-7 |
פחות או שווה ל-7 |
פחות או שווה ל-7 |
פחות או שווה ל-7 |
פחות או שווה ל-7 |
|
2 |
12-100 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
פחות או שווה ל-10 |
||
|
תגובה רגילה |
arcmin |
1 |
3-10 |
פחות או שווה ל-6 |
פחות או שווה ל-9 |
פחות או שווה ל-9 |
פחות או שווה ל-9 |
פחות או שווה ל-9 |
פחות או שווה ל-9 |
פחות או שווה ל-9 |
|
2 |
12-100 |
פחות או שווה ל-8 |
פחות או שווה ל-12 |
פחות או שווה ל-12 |
פחות או שווה ל-12 |
פחות או שווה ל-12 |
פחות או שווה ל-12 |
פחות או שווה ל-12 |
||
|
קשיחות פיתול |
Nm/arcmin |
1/2 |
3-100 |
2.5 |
6 |
12 |
23 |
45 |
148 |
220 |
|
עומס רדיאלי מרבי |
N |
1/2 |
3-100 |
515 |
1010 |
1780 |
3420 |
5380 |
8330 |
11120 |
|
עומס צירי מרבי |
N |
1/2 |
3-100 |
410 |
600 |
1500 |
2650 |
4670 |
6460 |
8560 |
|
טמפ' הפעלה |
תוֹאַר |
1/2 |
3-100 |
-10 מעלות -+90 מעלות |
||||||
|
חיי שירות |
שעה |
1/2 |
3-100 |
20000(10000/פעולה רציפה) |
||||||
|
יְעִילוּת |
% |
1 |
3-10 |
גדול או שווה ל-95% |
||||||
|
2 |
12-100 |
גדול או שווה ל-92% |
||||||||
|
מִשׁקָל |
ק"ג |
1 |
3-10 |
1 |
1.3 |
3.5 |
7.8 |
16.1 |
30.0 |
58.0 |
|
2 |
12-100 |
1.4 |
2.0 |
5.6 |
9.5 |
19.0 |
42.0 |
67.0 |
||
|
מיקום הרכבה |
- |
1/2 |
3-100 |
כל כיוון |
||||||
|
רמת רעש |
dBA/1m |
1/2 |
3-100 |
63 |
65 |
67 |
70 |
70 |
73 |
75 |
|
מחלקת הגנה |
- |
1/2 |
3-100 |
IP65 |
||||||
|
סִיכָה |
1/2 |
3-100 |
חומר סיכה סינטטי |
|||||||
תכונת מוצר ויישום
מתאים למנועי סרוו ומנועי דריכה המיוצרים על ידי יצרנים גדולים, כגון Delta, Panasonic, An Chuan, Xinjie, Fuji, Mitsubishi, Siemens, Schneider Omron, fAnnuo, המותגים המקומיים של קובי וכו'.
1. תעופה וחלל, תעשייה צבאית.
2. בריאות, תעשיית טכנולוגיית מידע אלקטרונית.
3. רובוטים תעשייתיים, אוטומציה של ייצור, תעשיית ייצור מכונות CNC.
4. ייצור רכב, טקסטיל, הדפסה, מזון, מתכות.
5. הנדסת הגנת הסביבה, אחסנה ולוגיסטיקה ותעשיות אחרות.
פרטי ייצור
להלן פרטי המראה של תיבת הילוכים פלנטרית מדויקת מסוג PGHR042 / PGHR060 / PGHR090 / PGHR115 / PGHR142 / PGHR180 / PGHR220.
הסמכת המוצר
מוצר זה משתמש בפלדה בצפיפות גבוהה-כחומר הגלם, מה שהופך אותו למתאים ליישומים תעשייתיים-כבדים.
המפעל שלנו מתמקד בייצור-מוצרים תעשייתיים באיכות גבוהה עם דיוק וקשיחות גבוהים, ויש לו שנים רבות של ניסיון מקצועי מעולה בייצור איכותי ובטיחותי. המוצרים שלנו עברו כולם אישור בטיחות.
משלוח, משלוח והגשה
הצוות שלנו שולט בקפדנות על השירות ואיכות המוצרים, כשהמטרה החשובה ביותר היא לספק ללקוחות שקט נפשי בעת השימוש בהם. אנו מחויבים לספק מקום עבודה בטוח יותר לכל משתמש. אנו שואפים להישרדות באמצעות איכות, פיתוח באמצעות יושרה ויעילות באמצעות שירות.
אם אתה צריך מידע מפורט על דגמים זה או אחרים, אנא צור איתנו קשר!
אם יש לך שאלות לגבי המוצרים שלנו, מוזמן לפנות אלינו!
קו חם:+86 18944738967 דוא"ל:ruixinzidonghua@gmail.com מזהה קו:@מיס יואן
