תיבת הילוכים תולעת ותולעת

Name: ספקים יצרני תיבת הילוכים תולעת ותולעת בהתאמה אישית לסין - סיטונאי ישיר במפעל
Brand: Ruixin
SKU: 288461265

שלח החקירה

שוחח עכשיו

הצגת המוצר

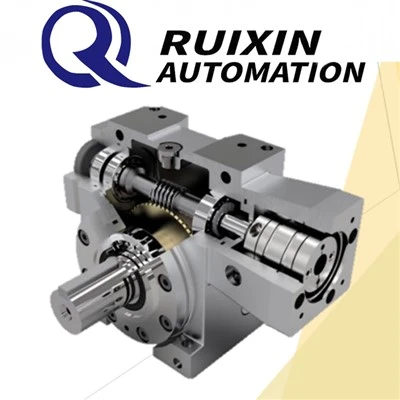

תיבת הילוכים כפולה עופרת ותולעת מצטיינת במבנה קומפקטי, המשמשת כחלופה-בביצועים גבוהים למפחיתים פלנטריים מדויקים-בזוית-ומפחיתה ביעילות את נטל העלויות הכרוך ביישומי תיבת הילוכים פלנטרית מדויקת. ציר התולעת שלו מצויד במיסבי גלילה מתחדדים-מיובאים אמיתיים, המאפשרים לו לעמוד בעומסים צירים כבדים ומבטיחים פעולה יציבה ואמינה לטווח ארוך גם בתנאי עבודה קשים. חוזק בולט טמון בדיוק הפלט יוצא הדופן שלו: הן דיוק הפלט והן הנגף נשלטים בטווח של פחות מ-או שווה לדקת קשת אחת (פחות מ-או שווה ל-0.017 מעלות, עם דיוק פלט של עד פחות או שווה ל-1μm ו-backlash עד פחות מ-או שווה ל-11μm), ועומדים בדרישות הדיוק הגבוהות ביותר{1} של ציוד{1}.

מאפיין תיבת הילוכים תולעת ותולעת

ציוד לאינדקס מדויק:אידיאלי עבור כלי מכונת CNC, קווי ייצור, מכונות חיתוך, קווי מסועים ותרחישים אחרים הדורשים תנועה מדויקת (כגון התקני אינדקס ומנגנוני קריאה). הוא מספק מיקום מדויק, מבטיח דיוק תפעולי עקבי עבור תהליכי ייצור קריטיים.

תנועה סיבובית-בדיוק גבוה:ממזער באופן משמעותי רעידות ורעש הנגרמים על ידי תנודות עומס או כוח חיתוך, מפחית ביעילות את ההשפעה והרעש במהלך סיבוב- קדימה, מפחית שחיקה מופרזת של גלגלי התולעת הנגרמים על ידי גורמים אלה, ומשפרת מאוד את מהירות התגובה של תפוקת גלגלי התולעת-מה שמבטיחה פעולה חלקה, יעילה{2} ובלאי נמוכה.

מהירות-אינדקס דיוק משתנה:מתייחס באופן ספציפי לאתגרים של שינויי מהירות על ידי הפחתת ההשפעה והרעש הקשורים במהירויות משתנות, תוך הפחתת בלאי גלגלי התולעת הנגרמת על ידי תנודות במהירות. זה מאריך את חיי השירות של המוצר ושומר על דיוק יציב גם בתרחישי התאמת מהירות דינמית-.

יש לו אפשרויות פלט מרובות:

פלט חלול עם דיסק כיווץ לדיוק גבוה ושילוב קל.

פלט מוצק (ציר יחיד או כפול).

פלט חריץ מפתח חור להתקנה קלה.

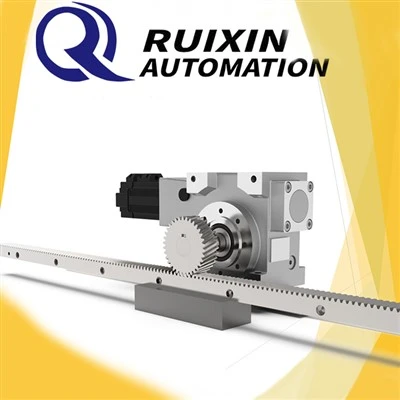

פלט ציוד ומתלה.

פרמטר מוצר(מִפרָט)

אם אתה צריך מידע מפורט על דגמים זה או אחר, אנא צור קשר עם צוות המכירות שלנו.
קו חם:+86 18944738967 דוא"ל:ruixinzidonghua@gmail.com LINE ID:@Miss Yuan

פרמטר מוצר:

מְהִירוּת		3000 סל"ד			2000 סל"ד			1000 סל"ד			Fr	פא
RDB	יחס מהירות "i"	S1	S5	η	S1	S5	η	S1	S5	η
45	14.5	45	75	0.85	52	82	0.81	58	90	0.75	5500	3800
	19.5	48	78	0.82	54	85	0.78	61	94	0.73
	25	49	80	0.78	56	88	0.76	62	95	0.71
	30	53	82	0.75	59	92	0.71	64	98	0.65
	40	49	80	0.72	55	86	0.69	58	91	0.6
	50	48	78	0.65	53	83	0.62	57	88	0.51
	60	49	79	0.6	54	85	0.55	58	89	0.5
50	5.2	55	80	0.86	68	95	0.82	75	112	0.8
	9.25	55	80	0.85	69	95	0.83	75	112	0.76
	19.5	52	76	0.82	67	89	0.8	75	108	0.73
	25	51	76	0.8	70	92	0.75	78	112	0.7
	35	60	86	0.65	65	100	0.67	78	115	0.68
	40	60	86	0.65	65	100	0.67	78	115	0.68
	50	56	82	0.64	63	95	0.6	72	112	0.58
	60	55	80	0.55	65	95	0.53	72	112	0.52
55	14.5	82	130	0.83	98	155	0.8	112	181	0.77	6800	4600
	19.5	86	135	0.82	102	160	0.79	117	190	0.76
	25	92	141	0.8	105	162	0.78	119	192	0.75
	30	95	145	0.77	112	168	0.76	126	195	0.74
	40	93	143	0.72	111	165	0.7	124	194	0.68
	50	93	142	0.66	108	158	0.63	120	189	0.6
	60	92	138	0.64	105	153	0.6	118	186	0.58
63	14.5	104	174	0.86	142	232	0.82	155	260	0.75	8500	8000
	19.5	100	168	0.82	132	220	0.77	146	251	0.73
	25	91	158	0.78	130	223	0.76	136	238	0.7
	30	115	185	0.75	150	245	0.7	168	276	0.65
	40	110	180	0.72	150	245	0.69	165	275	0.6
	50	102	170	0.65	132	223	0.62	146	250	0.52
	60	96	162	0.6	130	218	0.55	140	239	0.51
75	14.5	151	243	0.85	195	310	0.83	235	350	0.76	10000	10100
	19.5	160	250	0.82	210	320	0.8	234	348	0.73
	25	152	245	0.8	201	315	0.75	213	320	0.7
	30	168	260	0.65	230	345	0.67	258	360	0.68
	40	163	258	0.65	220	330	0.67	243	345	0.68
	50	150	243	0.64	210	322	0.6	225	320	0.58
	60	146	236	0.55	202	312	0.53	210	310	0.52
	80	128	220	0.5	192	300	0.5	205	300	0.48
90	14.5	272	390	0.83	368	540	0.8	420	590	0.77	15000	12000
	19.5	265	385	0.82	356	530	0.79	389	560	0.76
	25	250	380	0.8	341	525	0.78	365	545	0.758
	30	312	420	0.77	406	580	0.76	450	630	0.74
	40	275	385	0.72	358	550	0.7	410	605	0.68
	50	260	380	0.66	340	534	0.63	389	586	0.6
	60	225	350	0.64	318	526	0.6	350	568	0.58
	80	220	345	0.62	280	489	0.58	318	521	0.52

תכונת מוצר ויישום

ניתן לעשות שימוש נרחב בתיבת ההילוכים של התולעת והתולעת בתחומי תעשייה שונים, כגון מכונות ליטוש מדויקות, צירי סרוו, ציוד אוטומציה, קווי ייצור, רובוטים מהציר הרביעי וכו'.

פרטי ייצור

פלט פיר חלול:

product-840-669

product-797-770

פלט פיר מוצק:

product-836-625

product-755-746

פלט חריץ מפתח חור:

product-804-763

product-838-797

להלן מדריך התקנה:
קל להתקנה: אימוץ צימוד דיאפרגמה כפולה, מתן אוגן מנוע סרוו דיוק וקשיחות גבוהה יותר, קל להחלפה.

easy to replace

עמדת התקנה:

product-737-518

product-611-391

הסמכת המוצר

תיבת ההילוכים של התולעת והתולעים עשויה מסגסוגת אלומיניום-בעלת חוזק גבוה ונוצרת באמצעות טכנולוגיית יציקה בלחץ. קשיחותו משתפרת באמצעות טיפול חום מיוחד, ויש לו מאפיינים של משקל קל וחוזק גבוה. המשטח מטופל באנטי--קורוזיה כדי להגביר את העמידות בפני קורוזיה.

המפעל שלנו מתמקד בייצור-מוצרים תעשייתיים באיכות גבוהה עם דיוק וקשיחות גבוהים, ויש לו שנים רבות של ניסיון מקצועי מעולה בייצור איכותי ובטיחותי. המוצרים שלנו עברו כולם אישור בטיחות.

High Precision Planetary Gearbox

החברה שלנו מתמחה במערכות בטיחות תעשייתיות, ומציעה סל נרחב של מוצרי בטיחות עם כיסוי דגמים מקיף-כל זאת תוך שמירה על תקנים מחמירים לאיכות בטיחות תעשייתית. עם שנים של מסירות לבטיחות תעשייתית בייצור, צברנו מומחיות עמוקה בתחום זה.

המשימה המתמשכת שלנו היא לספק מקומות עבודה בטוחים יותר עבור הלקוחות שלנו. בהתאם למשימה זו, כל עובד בחברה שואף לספק ללקוחות מוצרים משביעי רצון בשילוב עם שירותי פרימיום.

אנו צופים בשקיקה לשתף פעולה עם לקוחות כדי לבנות סביבת ייצור תעשייתית מאובטחת וליצור במשותף עתיד מזהיר יותר.
